1. Kondisi [Kembali]

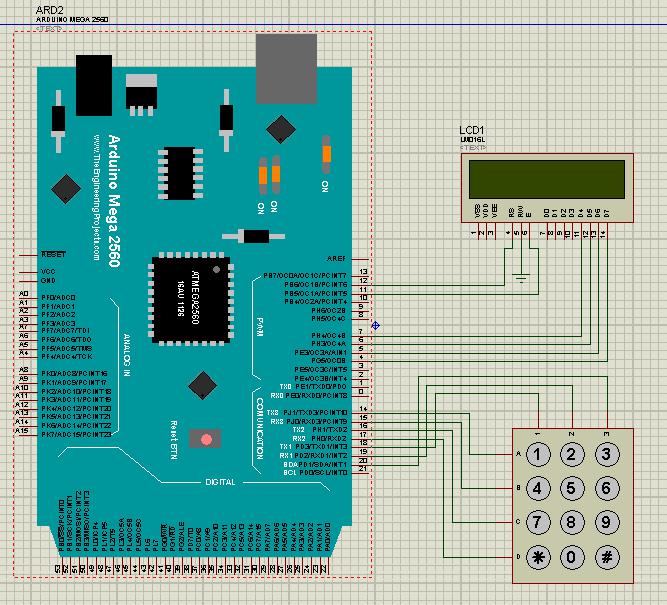

Percobaan 3 (LCD): Buatlah teks pada LCD berjalan ke kiri2. Rangkaian Simulasi [Kembali]
3. Flowchart [Kembali]
4. Listing Program [Kembali]
#include <Keypad.h> //Mengaktifkan library keypad#include <LiquidCrystal.h> //Mengaktifkan library LCD
LiquidCrystal lcd(12, 11, 7, 6, 5, 4); //aktivasi pin untuk LCD
const byte BARIS = 4; //Pendeklarasian baris keypad dengan varibel BARIS
const byte KOLOM = 3; //Pendeklarasian kolom keypad dengan varibel KOLOM
char tombol[BARIS][KOLOM] = {
{'1','2','3'},
{'4','5','6'}, // Menyatakan baris dan kolom keypad dalam bentuk array.
{'7','8','9'},
{'#','0','*'}
};
byte bariskeypad[BARIS] = { 14, 15, 16, 17 }; //Menyambungkan baris keypad ke pin arduino
byte kolomkeypad[KOLOM] = { 18, 19, 20 }; //Menyambungkan kolom keypad ke pin arduino
Keypad kpd = Keypad( makeKeymap(tombol),bariskeypad, kolomkeypad,BARIS, KOLOM );
void setup() //Fungsi utama arduino
{ //Pembuka program
lcd.begin(16, 2); //Memulai LCD tipe 16x2
} //Penutup program
void loop() //Fungsi perulangan pada arduino
{ //Pembuka program
char tombol = kpd.getKey(); //Deklarasi tombol sepagai pemanggilan fungsi keypad
if(tombol) //Jika if itu tombol
{ //Pembuka program
switch (tombol) //Jika switch itu tombol
{ //Pembuka program
case '1': //Jika tombol keypad 1 ditekan
lcd.clear(); //Membersihkan LCD
int i;
lcd.setCursor(15,15);
lcd.print("praktikum mikro");
for (i = 0 ; i < 16; i++) {
lcd.scrollDisplayLeft();
delay(600);
default: //Jika gagal masuk ke fungsi Serial.println(tombol)
Serial.println(tombol);
}
}
}
else //Fungsi kecuali jika if tidak terpenuhi
{ //Pembuka program else
lcd.setCursor(4,4);
lcd.print("tekan 1");
} //Penutup program else
} //Penutup program utama
5. Video Simulasi [Kembali]
File HTML - Download
File Proteus - Download
File Program - Download
Video Simulasi - Download
