Menampilkan Karakter pada LCD dengan Inputan Berasal dari LM35



Prosedur Percobaan :
             1. Pastikan semua supply dalam keadaan off
             2. Hubungkan jumper seperti gambar dibawah
             3. Buatlah listing program yang telah ada pada modul.
             4. Hidupkan supply pada modul
             5. Upload program pada rangkaian
             6. Tekan tombol Reset
             7. Amati percobaan, jika tidak sesuai perbaiki rangkaian atau program
             8. Jika sesuai, maka selesai dan demokan pada instruktur atau asisten yang mengawas
             9. Matikan supply pada modul

1.  Hardware [Kembali]


IC LM35

LCD

Arduino Uno

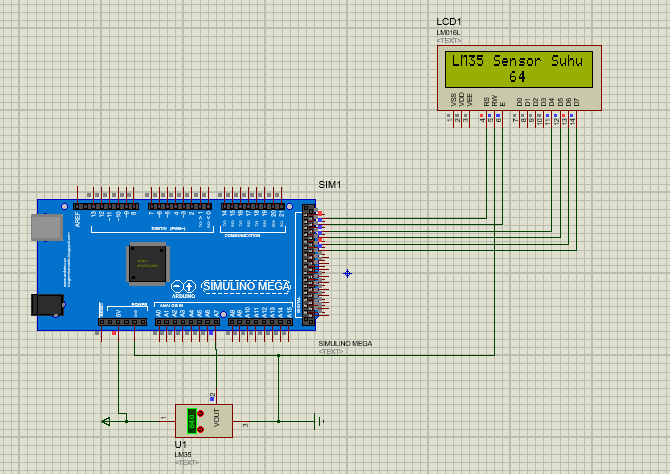

2.      Rangkaian Simulasi [Kembali]

3.      Flowchart [Kembali]

4.  Listing Program[Kembali]

#include

#define LM35 A7 //pendeklarasian LM35 di pin A7

//                RS  E   D4  D5  D6  D7
LiquidCrystal lcd(23 , 25 , 27 , 29 , 31, 33);
int nilaiSuhu ;


void setup()
{
  pinMode (A7,INPUT);
  lcd.begin(16, 2); //penentuan dimensi LCD yang akan digunakan
}
void loop()
{
  nilaiSuhu = analogRead(LM35) * 5.00 * 100.00 / 1023.00;

  lcd.clear(); //menghapus layar LCD dan posisi kursor di sudut kiri atas
  lcd.setCursor(0, 0); //menentukan posisi cursor mulai penulisan
  lcd.print("LM35 Sensor Suhu"); //menuliskan text pada LCD
  lcd.setCursor(7, 1); //menentukan posisi cursor mulai penulisan
  lcd.print(nilaiSuhu);  //menuliskan text pada LCD
  delay (100);  //delay
}
