1. Kelebihan dan kekurangan UART
Universal Asynchronous Receiver Transmitter ( UART )
Adalah Suatu perangkat komputer yang digunakan untuk port paralel dan port serial . UART juga dipakai sebagai media untuk mengirim sebuah informasi . Misal jika ingin mengirim informasi dari sebuah PC(A) ke PC(B) . Maka UART akan menggunakan Clock. Clock tadi harus sama karena setiap byte informasi yang dikirim tadi saling menggunakan clock tersebut dan agar informasi yang dikirim PC(A) ke PC(B) tadi tersampaikan .
UART juga terdapat sebuah “START dan STOP “ , yaitu digunakan untuk memberi sebuah kode / informasi tentang data tadi . Dan UART Juga menggunakan satu kabel transmisi yang dapat digunakan untuk mengirim data , karena menggunakan satu kabel transmisi itu merupakan salah satu keuntungan dari UART ini . tetapi Sistem UART ini apabila digunakan untuk mengirim informasi informasi yang letak nya jauh maka Kecepatan Transfer informasi tadi akan lambat atau bisa terjadi tabrakan data ( kerusakan data ) .
3. Rangkaian Simulasi [kembali]
4. Prinsip kerja rangkaian [kembali]
Prinsip kerja rangkaianya adalah , Terdpat 2 buah arduino, yang dapat kita sebut sebagai Master dan Slave , disini menggunakan sistem input pull up. Master disini sebagai pengirim informasi dan slave sebagai penerima informasi.
Prinsip kerja rangkaianya adalah , Terdpat 2 buah arduino, yang dapat kita sebut sebagai Master dan Slave , disini menggunakan sistem input pull up. Master disini sebagai pengirim informasi dan slave sebagai penerima informasi.
5. Video [kembali]

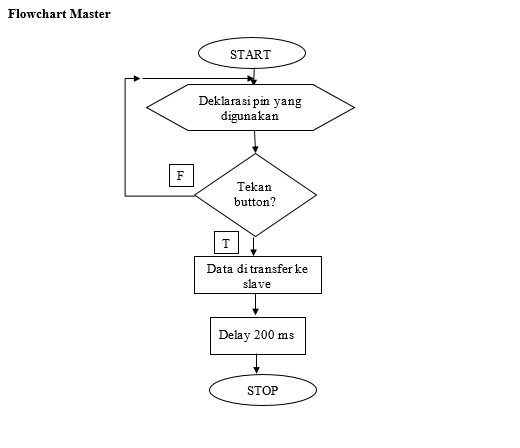

6. Flowchart [kembali]
6. Flowchart [kembali]
7. Listing [kembali]
VIDEO
HTML
//MASTER
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button, INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//Button ditekan
if (nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(200);
}
|
//SLAVE
#define led 12 //Deklarasi pin 12 untuk LED
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led, OUTPUT); //Deklarasi LED sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if (Serial.available() > 0)
{
int data = Serial.read();
if (data == '1') //Jika data yang dikirimkan berlogika
{
digitalWrite(led, HIGH); //LED menyala
}
else
{
digitalWrite(led, LOW); //LED mati
}
}
}
|
VIDEO
HTML
